天然氣流量計之渦街流量計線路板的電路描述
點擊次數：578 發布時間：2020-12-20 11:19:20
大家好，今天小編為大家?guī)淼氖顷P于
天然氣流量計之渦街流量計線路板的電路描述的介紹。

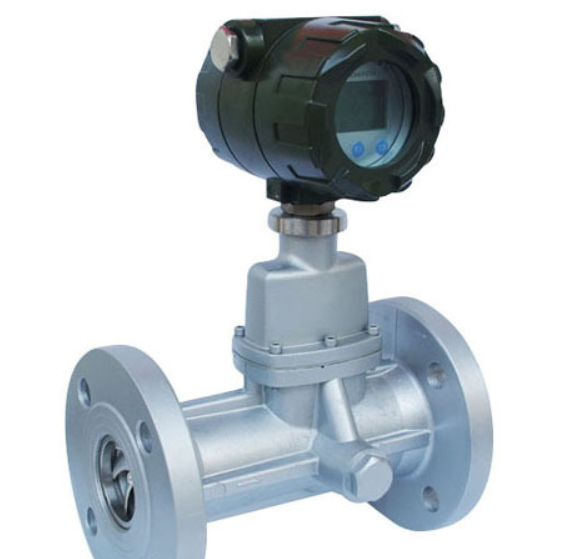

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。渦街流量計在管道內沒有液體流動時，由于管線振動所產生的噪聲使接收器反常地計數，這時就應該對儀表進行靈敏度調節。
1） 脈沖輸出方式：
A、 信號頻率輸出：直接實時輸出探頭檢測信號的頻率，通常用于儀表標定校準。
B、 校正頻率輸出：對實時監測信號按照流量系數修正后的輸出
C、 頻率輸出：輸出轉換后頻率，頻率值按滿度流量輸出1000Hz線性計算。
D、 脈沖數出：輸出轉換后脈沖，脈沖個數按照每個計算周期的累積流量除以脈沖當量計算，*大每個計算周期只允許輸出1000個脈沖，如果計算周期內實際脈沖數大于1000個，則自動累計到下一個計算周期輸出；*小每個周期只允許輸出4個脈沖，如果計算周期內實際脈沖數不足4個脈沖，則自動累計到下一個計算周期輸出；輸出脈沖的有效電平為高電平。注意：工程師需要根據當前適用對象，設置合適的脈沖當量因子。
E、 上限報警輸出—高于設置的報警流量輸出報警，報警時輸出三極管導通到地為低電平；非報警時輸出三極管截止，上拉電阻使端子上為高電平。
F、 下限報警輸出—低于設置的報警流量輸出報警，報警時輸出三極管導通到地為低電平；非報警時輸出三極管截止，上拉電阻使端子上為高電平。
2） 電流輸出：
電流輸出為線性4-20mA，輸出范圍為[4-22.4]mA。
以上就是關于天然氣流量計之渦街流量計線路板的電路描述的介紹，希望能對大家有幫助。
